双吸中开泵

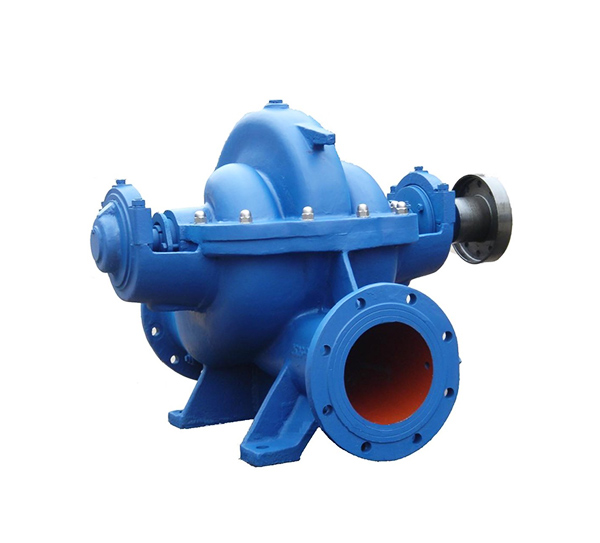

S/SH型双吸中开泵

在线咨询全国热线
18832239900

SH型泵系单级、双吸中开离心泵,供吸送清水及物理化学性质类似于水的液体之用。本型泵扬程在9米至140米,流量为160~18000m3/h,液体的更高温度不得超过80℃,适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用。

  • 单级双吸中开泵

  • 150S78A

150—泵进口直径为150mm

S—卧式单级双吸清水泵

SM—单级双吸耐磨泵

SF—单级双吸耐腐蚀泵

SY—单级双吸油泵

78—设计点扬程为78m

A—叶轮外径切割代号,Ⅰ表示叶轮外径增大

  • 6Sh—6A

6—泵进口直径为6吋(150mm)

Sh—卧式单级双吸清水泵

6—泵比转速的1/10取整

A—叶轮外径切割代号

  • 单级双吸中开泵性能范围

流量:160~18000m3/h

扬程:9~140m

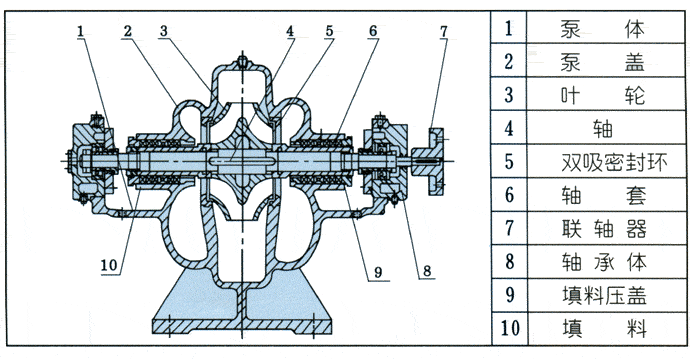

  • 单级双吸中开泵结构图

1、本型泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。

2、本型泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。

3、泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。

4、叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。

5、泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。

6、水泵通过联轴器由电动机直接传动。

7、轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。

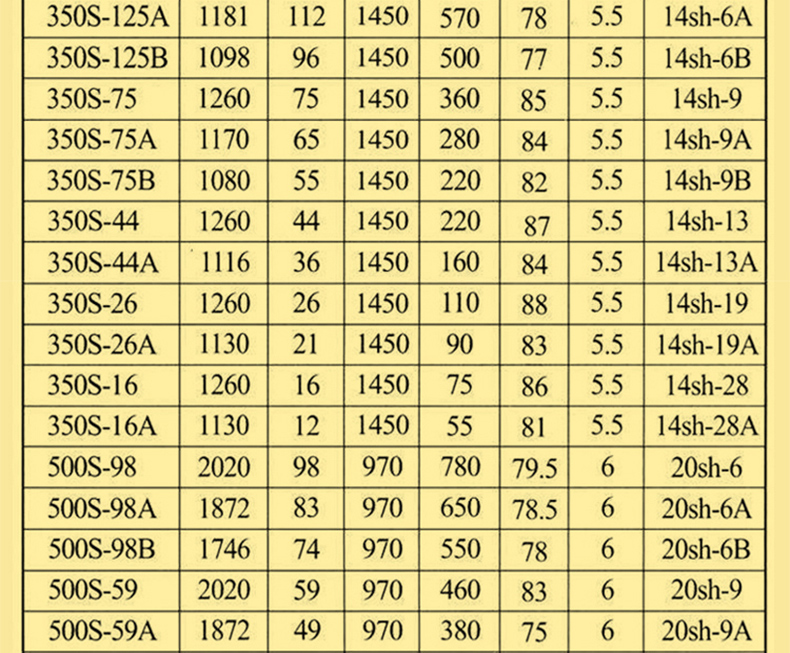

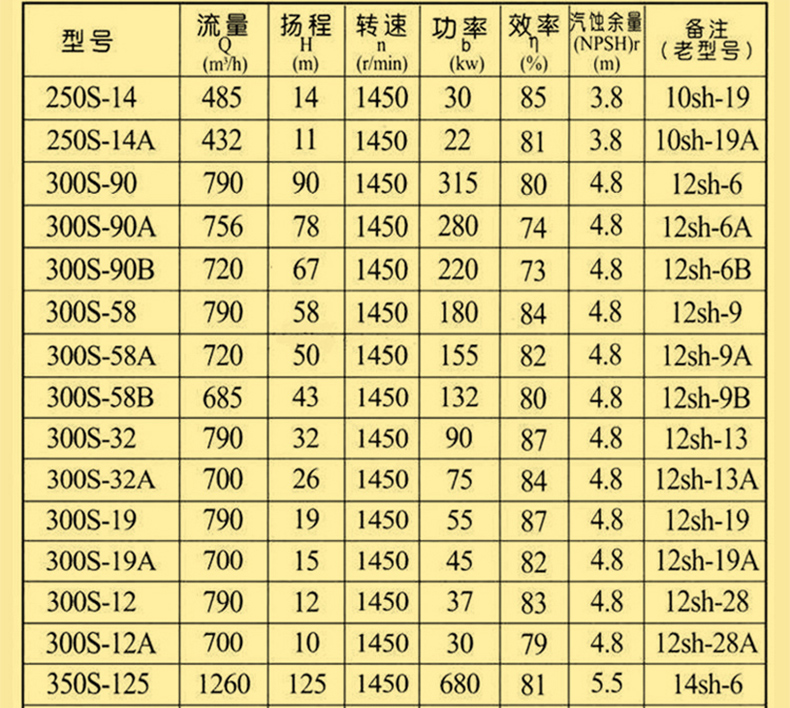

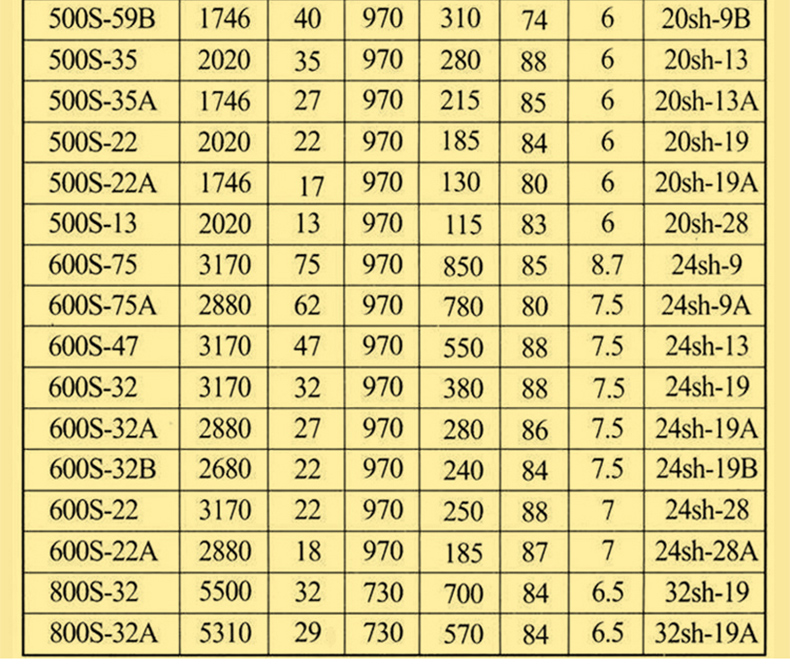

  • 单级双吸中开泵性能参数
